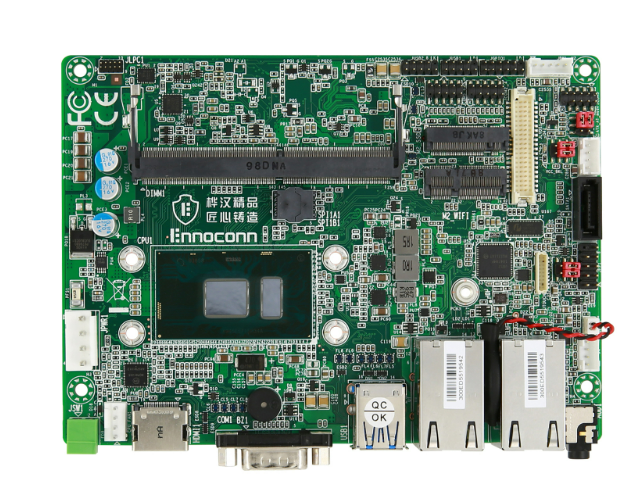

工業計算機(工控機)基于PCI局部總線的PCI插槽，(PeripheralComponentInterconnection，周圍部件擴展接口)的擴展插槽。它的顏色通常是乳白色，位于AGP插槽的底部，ISA插槽的頂部。其位置寬度為32位或64位，工作頻率為33MHz，大數據傳輸率為133MB/sec266MB/32位)sec(64位)?？梢圆迦腼@卡，聲卡，網卡，內置Modem、ADSLModemodem、USB2.0卡，IEE1394卡，IDE接口卡，RAID卡，、電視卡，視頻采集卡，以及其他類型的擴展卡。

PCI插槽是主板的主要擴展插槽，電腦幾乎可以通過插入不同的擴展卡獲得所有功能，是名副其實的“萬能”擴展插槽。

目前主流視頻采集卡一般采用PCI插槽和PCI-E插槽，這就需要主板上有配套的擴展插槽。下面我們來介紹一下PCI-E視頻采集卡的PCI-E擴展插槽。因此，在使用視頻采集卡和安裝板卡之前，我們現在對主板和視頻采集卡上的插槽有了清晰的認識。在主板上安裝視頻采集卡時，首先要確定你的計算機板是否有相應的剩余插槽。

目前配置的臺式電腦主板都有固定的擴展插槽，直接連接到電腦的系統總線上。用戶可以根據自己的使用情況增加聲卡、顯卡、視頻采集卡等設備。視頻采集卡是連接視頻源和電腦的橋梁，所以采集卡的卡中有兩個連接設備，一個是連接視頻源的視頻接口，如VGA接口、DVI接口、USB接口、1394接口等。連接電腦通常使用插槽系列或USB接口與主板連接，而板擴展插槽主要包括PCI插槽和PCI-E型插槽，ISA插槽，AGP插槽等。

PCI插槽

PCI【PedpherdComponentInterconnect】，中文是指周圍部件的擴展接口，PCI插槽在主板中的顏色一般為乳白色。PCI插槽是基于PCI局部總線。(PedpherdComponentInterconnect，周圍部件擴展接口)的擴展插槽，位于AGP插槽底部，ISA插槽頂部。

從結構上看，PCI是一級總線插入到CPU和原始系統總線之間，通過橋接電路對該層進行管理，并通過協調數據傳輸實現上下接口。管理器提供信號緩沖，可以在高時鐘頻率下保持高性能，適用于顯卡、聲卡、網卡、1394視頻采集卡MODEM等設備的連接接口，工作頻率為33MHz/66MHz。

在目前流行的臺式機主板上，AXT結構的主板一般有5-6個PCI插槽，較小的MATX也有2-3個PCI插槽。如有必要，可以在計算機中安裝多達10個符合PCI標準的擴展卡，可以插入顯卡、聲卡、網卡和內置Modem。、ADSLModemodem、USB2.0卡，IEE1394卡，IDE接口卡，RAID卡，、電視卡，視頻采集卡，以及其他類型的擴展卡。

PCI插槽和PCI視頻采集卡卡

133MB/s的傳輸速率一般用于普通聲卡、百兆網卡、Modem卡等擴展設備。該設備的金手指特征一般與PCI插槽相對應(長-短)，而部分PCI顯卡、千兆網卡、磁盤陣列卡、USB2.需要較高帶寬的PCI設備，如0或1394視頻采集卡、VGA視頻采集卡等，一般可采用266MB/s帶寬，其特點是金手指一般為三段(短-長-短)。

PCI插槽是主板的主要擴展插槽，目前電腦幾乎可以通過插入不同的擴展卡獲得所有的外部功能。

例如，研華科技工控機采集卡采用PCI插槽：

早期PCI總線，工作頻率為33MHz，大數據傳輸率為133MB/sec266MB/32位)sec(64位)。由于PCI總線帶寬有限，大部分輸入/輸出設備，如聲卡、網卡、1394采集卡等，綽綽有余，但性能越來越強的顯卡無法滿足其需求。目前，32被廣泛使用-bit、33MHz或者32-bit、PCI總線66MHz，PCI-X插槽64bit多用于服務器產品。

PCI-E插槽

PCI-PCI是E的全稱-Express，Express意味著高速，特別快。目前，它是一個新的總線和接口標準，已經完全取代了上一代的PCI和AGP插槽，而且它仍然具有很大的發展潛力。PCIExpress也有多種規格，從PCIExpress1X到PCIExpress16X，可以滿足低速設備和高速設備在當前和未來一定時間內的需求。傳輸率為2.5，PCIExpress1.1GB提升到5GB//ss；當前PCI-E2支持主流顯卡接口.0。

因為PCIExpress是基于現有的PCI系統，所以現有的PCI系統可以轉換為PCIExpress，而無需修改物理層。PCIExpress只是南橋的擴展總線，與操作系統無關，因此也保證了PCI與原有PCI的兼容性，即PCIExpress接口在主板上長期與PCI接口共存，這也給用戶的升級帶來了便利。

PCI-E工作原理

與PCI和早期計算機總線的共享并行架構相比，采用了目前業內流行的點對點串行連接。每臺設備都有自己的*連接，不需要向整個總線索要帶寬，可以將數據傳輸率提高到非常高的頻率，從而達到PCI無法提供的高帶寬。與傳統的PCI總線相比，單向傳輸只能在一個時間段內實現。PCI-E的雙單工連接可以提供更高的傳輸速率和質量，它們之間的差異與半雙工和全雙工相似。

PCI-E總線

PCI-根據總線位寬，E插槽可分為X1。、X4、X8和X16，而X2模式將用于內部接口而不是插槽模式。PCI-為了滿足不同系統設備對數據傳輸帶寬的不同需求，E規格從一個通道連接到32個通道，具有很強的伸縮性。另外，較短的PCI-E卡可以插入較長的PCI-E插槽，PCI-E接口還可以支持熱拔插，這也是一個很大的飛躍。PCI-EX1的250MB/秒傳輸速度已能滿足主流聲效芯片、網卡芯片和存儲設備對數據傳輸帶寬的需求，但遠遠不能滿足圖形芯片對數據傳輸帶寬的需求。所以PCI-E接口位寬為X16，用于替代AGP接口，可以提供5GB/s的帶寬，即使在編碼上有損耗，也可以提供大約4GB/s的實際帶寬，遠遠超過AGP8X的2.1GB/s帶寬。

PCIExpress接口接口

PCIExpress接口的每個針腳都可以比傳統的I/O標準獲得更多的帶寬，從而降低PCIExpress設備的生產成本和體積。PCIExpress可以為帶寬渴求應用程序分配相應的帶寬，大大提高中心處理器（CPU）和圖形處理器（GPU）它們之間的帶寬。

PCI-高清晰度VGA采集卡

TC2102VGA采集卡在VGA采集卡系列產品中，是一種全新的PCI-EVGA視頻錄播采集卡，可以支持一機多卡，一個PCI-E插槽可以實現VGA信號+二路D1視頻信號的高清逐行采集。圖像緩存采用256MB/64bitDDR2內存芯片，帶寬高達2GB/s。
