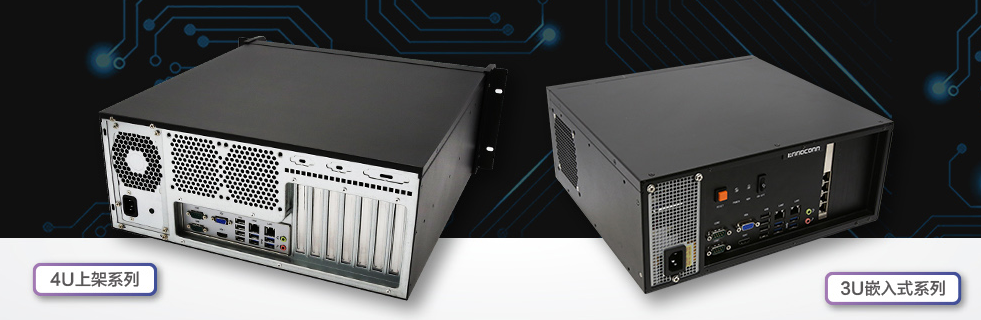

嵌入式工控機箱內部結構分析

        嵌入式工控機箱內部結構：

硬盤架：光驅架:硬盤架一般分兩種，一種是分拆式，一種是壓卡式。品質優異的機箱一般都帶金屬彈簧防震功能；安裝硬盤數量一般從4—15個；

底板：底板的規格有多種；主要以主板的規格來劃分。普通的主板一般都可以安裝；其中520MM以下長度的機箱是安裝不了12”*13”的雙至強大板的主板的，必須要520MM長度的機箱才能安裝。

        壓卡條：主要起固定作用。有安防監控的安裝視頻長卡，或者是工業CPU長卡時，必須要固定長卡，一面使用過程中出現晃動，不牢固等現象。

后槽的擴展：有7槽或14槽兩種；14槽的背板主要的用途是安裝多路視頻卡，比如有些大型的監控系統，則要64路，或者128路時，必須要換成14槽的背板；

嵌入式工控機工控機箱的導熱：散熱結構的合理性是關系到計算機能否穩定工作的重要因素。目前較有效的機箱散熱解決方案是利用互動散熱通道結構散熱：外部低溫空氣由機箱前部 120mm高速滾珠風扇和機箱兩側散熱孔吸入進入機箱，經過硬盤架、南北橋芯片、各種板卡、北橋芯片，較后到達CPU附近，在經過CPU散熱器后，熱空氣一部分從機箱后部的兩個80mm高速滾珠排氣風扇抽出機箱，另外一部分通過電源風扇排出機箱。機箱風扇采用滾珠風扇，其優點是風量大、轉速高、發熱少、壽 命長、噪音低，避免了過大的噪音，真正實現了“綠色”散熱。
